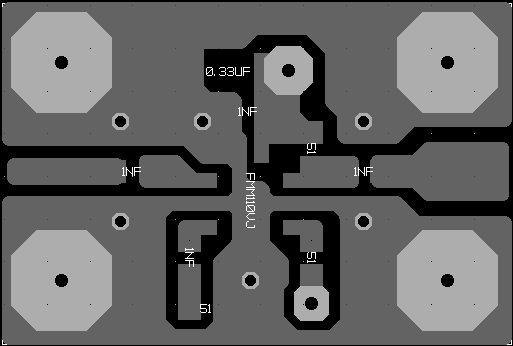

Le circuit :
Vous pouvez récupérer le typon div10typ.prn
(copy /b div10typ.prn lpt1). Dans le cas ou votre imprimante n'est pas
compatible "Dos", le typon est disponible en format
Gif (à imprimer 20,5 x 30,5mm)
Le typon est imprimé à l'envers pour que la face imprimée
soit contre la résine photosensible lors de l'insolation (plus précis)
- Dimensions réelles 20 x 30mm - FR4 double face -

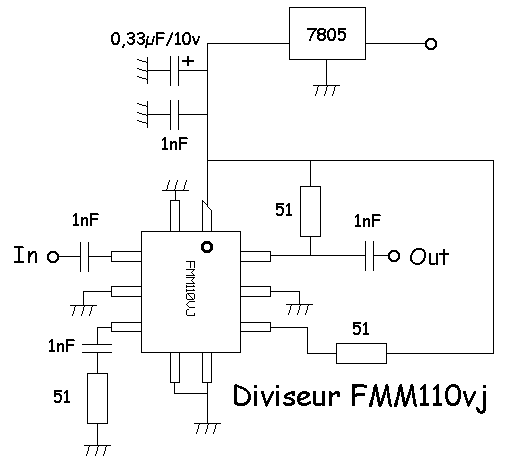

Le montage :
Les CMS sont au format 0805 ou moins, la deuxième résistance
de 51ohms est alimentée soit par dessous avec un strap soit remplacée
par une résistance "normale" 1/4w câblée par dessus
le diviseur.
Une SMA est utilisée en entrée, une BNC en sortie.
Le régulateur 7805 est placé dessous, contre le plan
de masse.
Le boîtier est réalisé par fraisage ou en laiton
soudé autour du circuit.
Le boîtier :
|
GIF |
Cliquer sur l'image pour récupérer le dessin du boîtier au format PDF ou en .GIF
