Un préamplificateur 144MHz

Ce préamplificateur, décrit par Rainer DJ9BV dans la revue Dubus est assez simple à réaliser, et reproductible.

L'article original est disponible sur le site de F4ATY :  preamp2m.exe
Le typon pour le circuit : lna2-70.pdf
Ce typon est valable pour la version 432 MHz de ce préampli :  preamp70.exe


Les performances sont les suivantes :
Gain : 18dB
Nf    : 0,4dB ou moins, suivant la self d'entrée (argentée ou non) et la qualité du transistor.
et chose importante, un facteur de stabilité K supérieur à 1 (pas d'auto-oscillations).

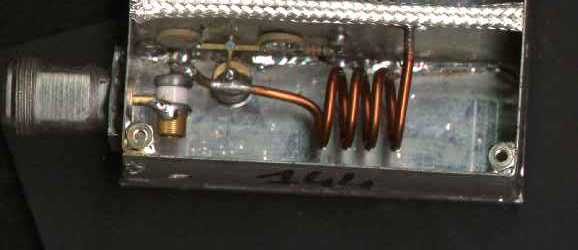

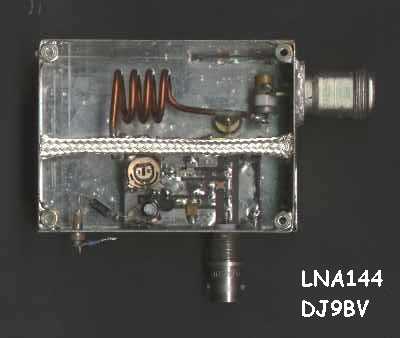

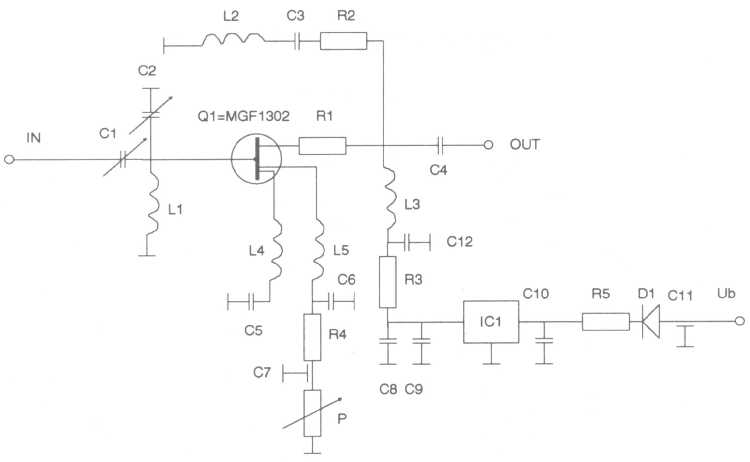

Le schéma :

La nomenclature :

Référence
 Désignation
   Valeur
C1, C2
Condensateur ajustable Airtronic "5200"
1,2 - 10pF
 C3, C8
Condensateur CMS 0805
10nF
C4
Condensateur CMS 0805 npo
27pF
C5, C6
Condensateur trapèze
1nF
C7, C11
By-pass à souder
1nF
C9
Condensateur CMS tantale
4,7µF/16v
C10
Condensateur CMS 1206
100nF
C12
Condensateur CMS 1206 npo
1nF
L1
Self cuivre argenté
fil 2mm sur diamètre 13mm, 3,5spires L = 17mm
fil 1,5mm sur diamètre 12mm, 4,5spires L = 13mm
~200nH
L2 (x2)
Self CMS
100nH
L3
Self CMS
470nH
L4, L5
Correspond aux pattes du MGF1302

T1
Fet MGF1302
MGF 1302-650-4
R1
Résistance CMS 1206
150 Ohms
R2
Résistance CMS 1206
56 Ohms
R3
Résistance CMS 1206
22 Ohms
R4
Résistance carbone 1/4w
22 Ohms
R5
Résistance carbone 1/4w
47 Ohms
P
Résistance ajustable
100 Ohms
D1
Diode
1N4007
IC1
Régulateur 5Volts
78L05
In/Out
Connecteurs fiche N / bnc en sortie

PCB
Circuit imprimé 40 x 25mm FR4 double face
typon  ( pdf )
G
Boîtier étamé
74 x 55 x 30mm

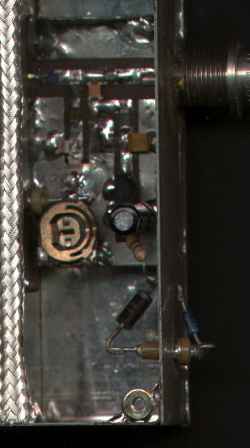

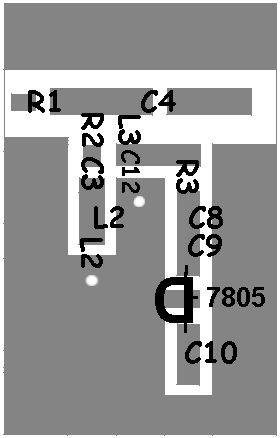

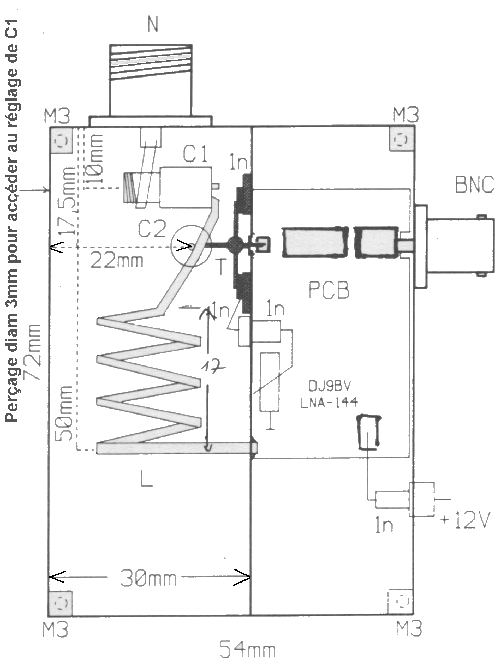

Implantation
