Un générateur vidéo pour l'ATV (Télévision amateur)
Ce montage permet de générer une mire noir et blanc pour l'ATV avec :

- un texte qui défile en haut de l'écran (vitesse variable)
Animation monopic.hex
Texte fixe (indicatif, n° de contrôle)
Horloge
Animation f5kbs.hex

- des barres en niveaux de gris au milieu
- en bas de l'écran : une horloge (ex: 10:22) ou alors un texte (indicatif , report, locator, etc....)

Tous les textes sont modifiables par l'utilisation de 3 boutons : Min, Heure, Ecriture.

Ce montage a été mis au point par Salvatore IW2KGH sur la base du Picdream de Alain Fort F1CJN
Pour plus de précision (en italien) , allez voir sur le site de Mauro IK1WVQ


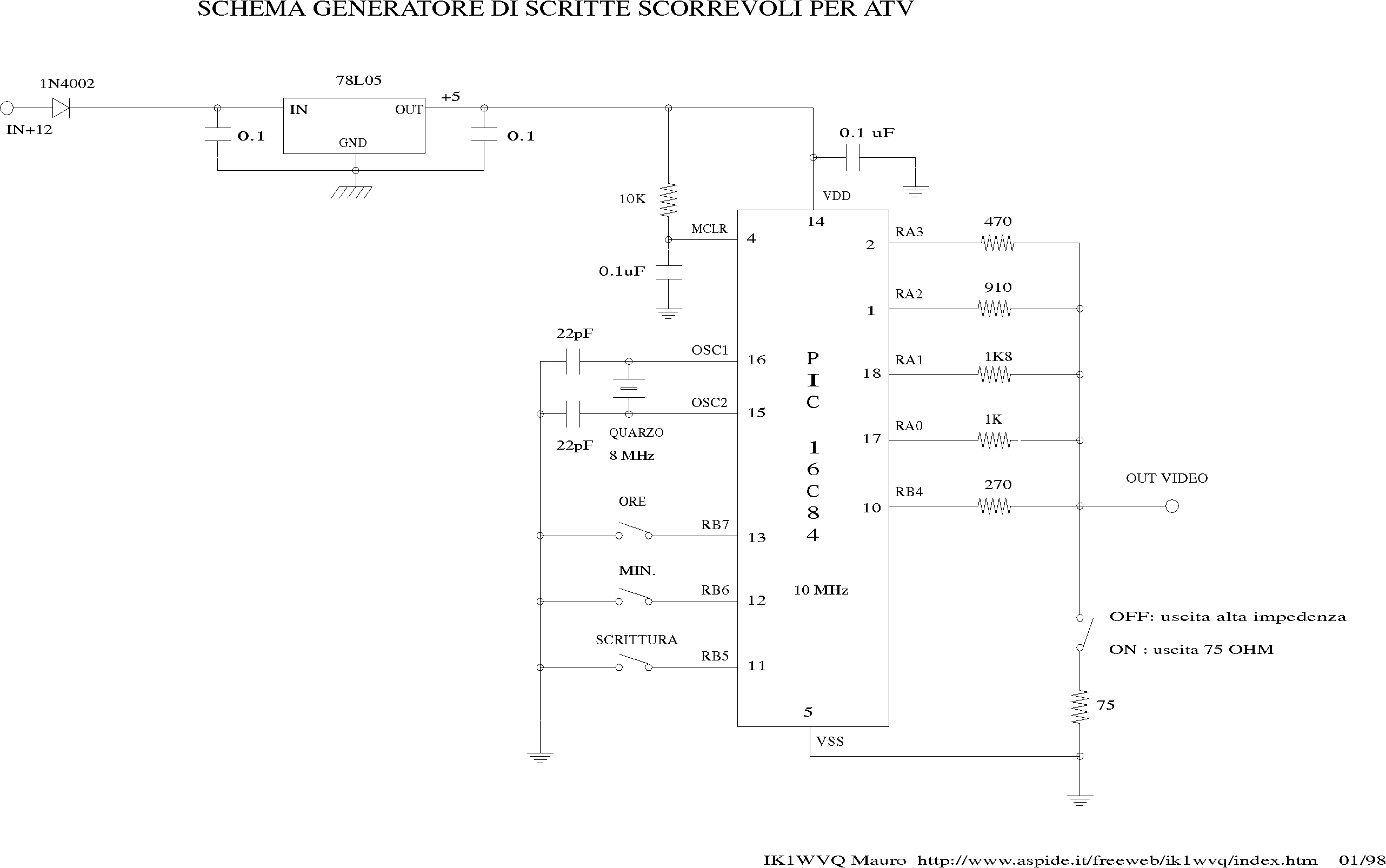

Le schéma :

cliquez ici (l'image est assez grande et non pas grosse... 33KB)

Le circuit

Circuit du programmateur vu coté composants

Vu coté composants

L'implantation :

Implantation du programmateur

Réalisation :

Le circuit est réalisé sur une plaque d'époxy simple face de 70mm x 55mm, le quartz et le régulateur 7805 sont montés à plat sur le circuit. Le bouton poussoir sont montés avec le méplat coté Pic16c(f)84 (dans tous les cas vérifiez à l'Ohmmètre).
quatre perçages sont prévus pour fixer le circuit derrière une façade (avec des entretoises) dans le cas d'un montage en boîtier.
Le filtrage est un peu différent du schéma et la résistance de 75 Ohms n'est pas commutée...

Vous pouvez récupérer l'archive videopic.zip , elle contient le schéma, l'implantation et le fichier videotyp.prn (typon) et le fichier monopic.hex pour programmer le Pic16f84.
Le typon est également disponible au format Postscript  (picmire.ps) et Acrobat Reader  (picmire.pdf)
Vous pouvez aussi télécharger le fichier F5KBS.HEX (voir démo)
