Cs3 piloté par pic (pour ceux qui n'arrivent pas à faire fonctionner les versions 'Lisa')

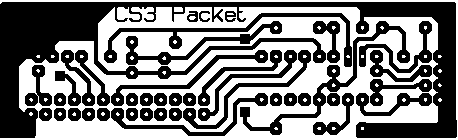

La carte logique

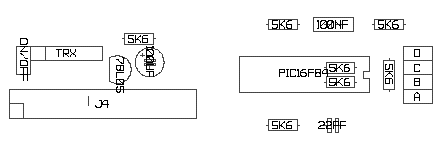

Tous les composants sont soudés coté cuivre, seul le connecteur est implanté normalement dans les pastilles perçées. Plier normalement les résistances puis les souder contre le circuit après avoir coupé les pattes au ras.

Il est possible que la détection du 'lock_detect' (broche LD) ne se fasse pas correctement, ajouter une résistance de 10K entre le 5v et cette broche. (promis c'est corrigé si besoin dans la prochaine version)

Un strap avec un morceau de fil est à placer entre les deux pastilles carrées pour l'alimentation du pic en 5v.
La patte d'entrée du régulateur est directement soudée sur la pin 16 du connecteur 26broches....
Le pic16f84 est placé sur son support constitué de barettes sécables, deux résistances de 5k6 sont soudées dessous. Un jumper sert à allumer/couper l'alimentation du poste (commande du relais à l'intérieur).
La pastille carrée située à coté du connecteur 26br correspond à la sortie S-mètre, avec un multimètre il est possible d'avoir une idée du signal reçu.

Le connecteur 'Trx' est comme suit dans l'ordre de gauche à droite : Masse / BF Rx / Micro / Ptt







Le soft

Les canaux sont au nombre de 16 et sont sélectionnés avec les quatre jumpers A,B,C et D. il suffit de refaire les calculs pour mettre les bonnes valeurs dans le fichier source cs3pkt70.src suivant les fréquences Tx/Rx désirées.
La prise en compte du canal sélectionné se fait à la mise sous tension.....
A noter que ce montage peut très bien fonctionner sur une carte cs3-160 à condition de recalculer les valeurs......

Compiler le fichier source avec 'spasm.exe' ou 'cv16asm.exe' pour générer le fichier .obj à programmer dans le pic. Aller fouiller dans http://f5soh.free.fr/ftp/pic16f84/ pour trouver tout ce qu'il faut au niveau programmateur et compilateur.
